Cómo se conecta
Conectar un LED a un Arduino es muy sencillo si respetas dos cosas: la polaridad (pata larga al +, pata corta al −) y la resistencia en serie.
Lista de componentes
| Componente | Cantidad |
|---|---|
| LED (cualquier color) | 1 |
| Resistencia de 220 Ω | 1 |
| Protoboard | 1 |
| Cables dupont macho-macho | 2 |

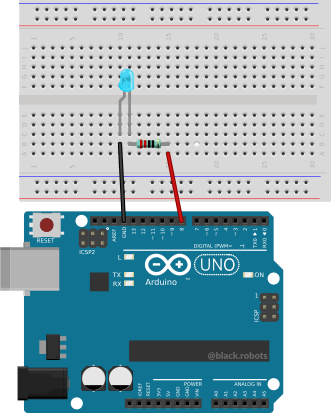

Esquema de conexión
El recorrido de la corriente es:
- Sale por un pin digital del Arduino (por ejemplo el pin 8)
- Pasa por la resistencia de 220 Ω
- Entra por la pata larga (ánodo, +) del LED
- Sale por la pata corta (cátodo, −)
- Vuelve al Arduino por GND
tip
La resistencia puede ir antes o después del LED, da igual el orden: lo que importa es que esté en serie (en el mismo camino de la corriente).
Identificar las patas
- Pata larga = ánodo (+) → hacia el pin (a través de la resistencia)
- Pata corta = cátodo (−) → hacia GND
- Si las patas están cortadas iguales, busca el lado plano del LED: ese borde es el cátodo (−)
precaución
Si el LED no enciende, lo más probable es que esté del revés. Dale la vuelta: al ser un diodo, conectado al contrario simplemente no luce (no se rompe por eso, pero no funciona).
